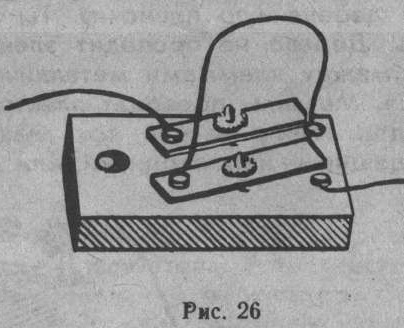

44. Последовательное соединение выключателей. Собери электрическую цепь из батарейки, лампочки и двух выключателей. Внимательно посмотри на рисунок 26 и соедини выключатели так же.
Такое соединение называется последовательным. Конечно, последовательно можно соединить не только выключатели, но и самые разные электрические приборы.
Разомкни один выключатель — лампочка гаснет. Замкни первый выключатель и разомкни второй — лампочка опять гаснет. Значит, чтобы лампочка горела, надо замкнуть оба выключателя.

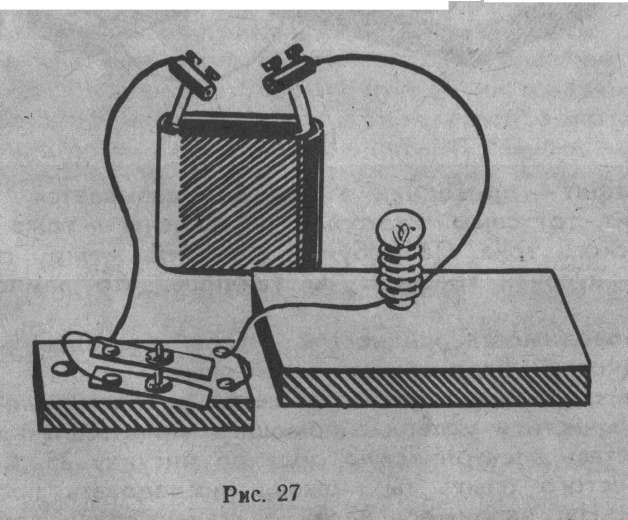

45. Параллельное соединение выключателей. Измени соединение выключателей так, как показано на рисунке 27. Такое соединение называется параллельным.

Замкни оба выключателя — лампочка горит. Разомкни один выключатель—лампочка все равно горит. Теперь разомкни и другой — вот сейчас лампочка погасла. Попробуй включить один из выключателей — лампочка загорится. Видишь, для того, чтобы лампочку зажечь, достаточно включить один выключатель, зато, чтобы лампочка погасла, надо выключить оба.

46. Катушка. Ты уже, конечно, заметил в своем наборе катушку с намотанным на нее проводом.

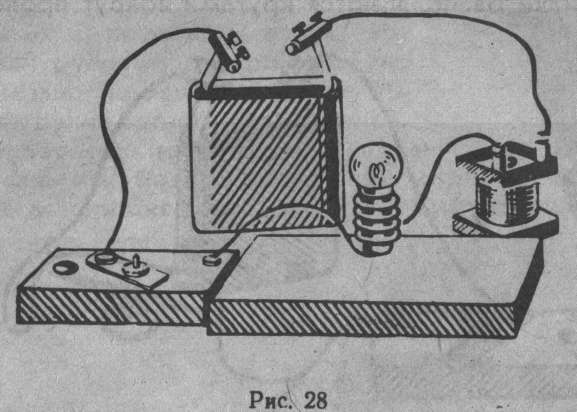

Собери электрическую цепь из батарейки, катушки,, лампочки и выключателя (рис. 28).

Теперь току приходится проходить значительно больший путь, чем раньше, поэтому ток немного запоздает и лампочка засветится не сразу после нажатия контакта выключателя. Опоздание будет совсем небольшим и незаметным, если учесть большую скорость протекания тока.

47. 7,5 раза вокруг света. Да, ток течет невероятно быстро. Представь себе наш земной шар, витающий в воздухе.
Путь вокруг экватора составляет около 40.000 километров, или 40 миллионов метров.
И вокруг экватора провод протянут 7,5 раза. Вот через этот огромный путь ток проходит в течение одной секунды.
