Конвейерные преобразователи структурно будем различать:

1). По числу стадий в конвейере d.

2). По числу параллельных каналов:

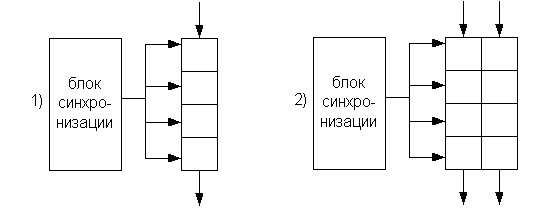

Рис.6.4. Конвейер с одним и двумя параллельными каналами

3). По режиму управления:

a) Статические конвейеры;

b) Динамические конвейеры;

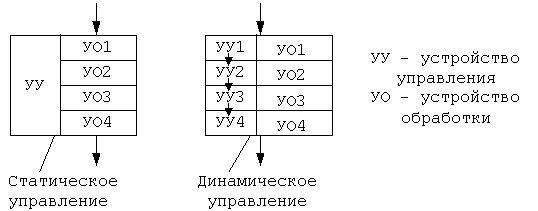

Рис.6.5. Конвейер со статической и динамической схемой управления

При статическом управлении задачи управления решаются статически одновременно для всех стадий.

При динамическом управлении синхронизация работы конвейера происходит на основе взаимодействия управляющих устройств смежных стадий.

4). по степени многофункциональности:

a) однофункциональные конвейеры;

b) многофункциональные конвейеры;

Рис.6.6. Одно- и многофункциональный конвейер

В первом случае происходит выполнение единственной операции конвейерной обработки.

Во втором случае функции, выполняемые конвейерным преобразователем, определяются управляющими данными К (возможно различными для каждого набора данных).

5). По способу организации связей:

a) конвейерные преобразователи с фиксированной структурой;

b) конвейерные преобразователи с переменной структурой.

Рис.6.7. Конвейерные преобразователи с фиксированной и переменной структурой
